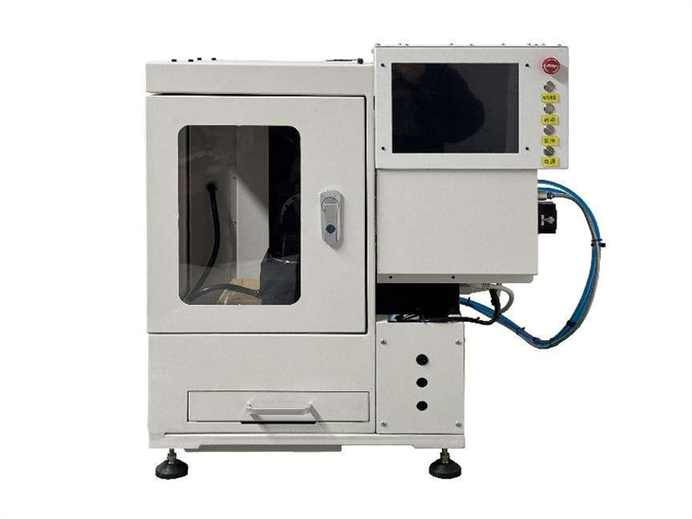

Mini CNC 5osá frézka
rozměr lůžka: φ100 mm
Maximální užitečné zatížení pracovního stolu: 5 kg
otáčky 0-24000 ot./min
Ovládání systému Windows
Podpora ovládání G kódu
CAD nebo CAM frézování
Popis
Technické parametry
Mini CNC 5-frézka je kompaktní, vysoce{2}}přesné obráběcí řešení navržené pro komplexní více-povrchovou a volnou-výrobu dílů. Díky integraci současného 5- řízení do prostorově úsporné konstrukce umožňuje stroj pokročilé možnosti obrábění, které se tradičně vyskytují ve velkých průmyslových systémech. Stroj je postaven s pevným mechanickým rámem a přesnými pohyblivými součástmi a zajišťuje stabilní řezný výkon a vysokou polohovou přesnost. 5osá konfigurace umožňuje obrábění obrobku z více úhlů v jediném nastavení, což výrazně snižuje chyby při přemisťování a zlepšuje kvalitu povrchu. Mini CNC 5osá frézka je ideální pro prototypování, malosériovou výrobu, R&D aplikace a vzdělávací prostředí, kde je kritická přesnost, flexibilita a prostorová efektivita.
●Skutečné simultánní 5osé obrábění
Podporuje kontinuální víceosou interpolaci{0}} pro složité geometrie a prvky podříznutí.
●Kompaktní a tuhá struktura
Optimalizovaný mechanický design poskytuje stabilitu na průmyslové{0}}úrovni v rámci malého půdorysu.
●Vysoká přesnost a opakovatelnost
Přesné vedení, kuličkové šrouby a pokročilé ovládání zajišťují konzistentní přesnost obrábění.
● Univerzální materiálové možnosti
Schopný obrábět hliník, ocel, mosaz, plasty a kompozitní materiály.
Principy práce
Řízení víceosého programu CNC-
Obráběcí operace jsou řízeny CNC programy generovanými z CAD/CAM softwaru, což umožňuje koordinovaný pohyb ve všech pěti osách.
Polohování a interpolace rotační osy
Dvě rotační osy umožňují otáčení nástroje nebo obrobku, což umožňuje obrábění z více úhlů{0}} bez ručního přemisťování.
Vysokorychlostní řezání vřetenem-
Přesné vřeteno pohání řezné nástroje pro efektivní odebírání materiálu při zachování kvality povrchu.
Přesné ovládání pohybu a zpětné vazby
Lineární a rotační osy pracují se systémy zpětné vazby s uzavřenou-smyčkou, které zajišťují přesnost a plynulý pohyb.
Testovací video
Proč si vybrat Xinshan's Desktop 5-osé CNC?
✅️Rozsáhlé zkušenosti s konstrukcí a výrobou CNC strojů zajišťují spolehlivou technickou kvalitu
✅️Vesmírně{0}}efektivní 5{2}}osá architektura vyvinutá pro úlohy obrábění na profesionální úrovni
✅️Konfigurovatelné možnosti systému pro přizpůsobení různým požadavkům na obrábění
✅️Robustní konstrukce navržená pro konzistentní přesnost a dlouhou životnost
✅️Vyhrazená technická pomoc a spolehlivá poprodejní{0}}podpora
Vývoj produktu a technické ověření
Podporuje výrobu složitých prototypů a funkční testování ve fázích výzkumu a vývoje.
Letectví a kosmonautika-vysoce přesné součásti
Schopnost obrábět více{0}}povrchové díly s úzkými tolerancemi a složitými geometriemi.
Lékařské, zubní a přizpůsobené díly
Vhodné pro výrobu malých, vysoce přesných{0}}komponentů vyžadujících jemné detaily a opakovatelnost.
Vzdělávání a pokročilé školení CNC
Široce přijato univerzitami a technickými instituty pro výuku 5osého obrábění.
FAQ
Q1: Které materiály jsou vhodné pro obrábění na tomto 5osém CNC systému?
Stroj je určen pro zpracování hliníku, oceli, mosazi, technických plastů a kompozitních materiálů.
Q2: Podporuje stroj souvislé 5osé obrábění?
Ano. Je vybaven skutečným simultánním 5osým řízením pro složité a podříznuté prvky.
Q3: Jaké jsou požadavky na instalaci?
Kompaktní design umožňuje instalaci v omezených prostorech pomocí standardních elektrických přípojek.
Q4: Jak konzistentní je přesnost obrábění v průběhu času?
Přesné pohybové komponenty a zpětná vazba zajišťují stabilní přesnost a opakovatelné výsledky.
Q5: Jsou k dispozici možnosti přizpůsobení?
Ano. Specifikace vřetena, řídicí systémy a volitelné příslušenství lze přizpůsobit potřebám aplikace.
Q6: Jaké podpůrné služby jsou poskytovány po zakoupení?
Komplexní podpora zahrnuje technická školení, dostupnost náhradních dílů a průběžnou servisní asistenci.
Populární Tagy: mini cnc 5osá frézka, Čína, dodavatelé, výrobci, továrna, zakázkový, velkoobchod
Technické specifikace
| Velikost balení | Š800xH600xV800 mm | Hmotnost balení | 100-120 kg |
| Velikost zařízení | Š600xH400xV510mm | hmotnost zařízení | Čistá hmotnost 45 kg, s plechem z 75 kg |
| Rozměr postele | φ100 mm | Maximální užitečné zatížení pracovního stolu |
5 kg |
| XYZ efektivní cestování | X160xY200xZ130mm | AC efektivní cestování | A: -30-120 stupňů, C 360 stupňů |
| Tříosý rozsah zpracování | X160xY200xZ125mm | Rozsah pětiosého zpracování | Válec: φ 150 H105 mm, φ 100 V120mm,kostka Š125D 125H110mm |
| Přesnost zpracování ve třech-osách | Rovnoběžnost lineární osy & vertikální stupeň 0,03 mm, Rozsah zdvihu je 0,02 mm |
Přesnost zpracování v pěti osách | Rovnoběžnost lineární osy & vertikální stupeň 0,05 mm, Pět-osová prostorová přesnost<0.05mm |
| XYZ Kulová drátěná tyč | X&Z:1204C7,Y:1604 C7, upgradovatelný C5 | AC osa |
1:80 20 Návrat harmonického reduktoru<1' |
| Lineární vodicí lišta XYZ | X&Z Hiwin MGN12 Y: Hiwin MGN15 | tělesný rám | 6061T6 letecký hliník+zpevněný úprava komponentů z oceli 45 |
| Rychlost zpracování | 4000 mm/min se liší podle materiálu | ||
| hlavní osa | φ65mm 800W Vodou{2}}chlazené elektrické vřeteno při 24 000 ot./min |
chránit | Varhany jsou prachotěsné-+olejové těsnění je vodotěsný a prachotěsný |
| Průměr a délka nástroje | ER11,0-8mm, menší nebo rovno 75 mm | Částečné přípravky | Ocelový přípravek s rezervovanou pozicí otvoru Lze přidat držák klipu er50, kartu 63,80 |
| pracovní materiál | Kov:slitina hliníku.slitina mědi,slitina zlata,slitina stříbra.*ocel,*slitina titanu | Ne{0}}kovový plast, dřevo, vosk, nefrit, sklo atd |
Přepravní seznam
| Číslo objednávky | Typ | Jméno | Vysvětlit | Množství |
| 7 | Zařízení | Hlavní motor | Nahý stroj neobsahuje plech |
1 |
| 2 | Materiál příslušenství | Typ A: sebestředění- plošinové kleště |
Čtvercový ping 8-55 mm | 1 |
| 3 | Držák nože | ERlI upínací válec | ER11-4 a ER11-6 | 1 |
| 4 | Řezačka | Ostrý nůž, vertikální fréza, kuličkový nůž |
0,2mm ostrý nůž (pro vyřezávání)10 2,4,6 mm vertikální fréza 2, Kulový nůž R 2 |
18 |
| 5 | Elektrický | napájecí skříňka | Frekvenční měnič řízení motoru | 1 |
| 6 | elektrické vedení | Celkové napájení zařízení | 1 | |
| 7 | USB datový kabel | Připojte počítač k hostitelskému počítači | 1 | |
| 8 | Elektronické ruční kolo | Pohyb provozní hřídele | 1 | |
| 9 | Nástroj | 1 sada vnitřního imbusového klíče | 1,5-109KS | 1 |
| 10 | Sada vřetenového klíče | 14 a 17 mm otevřený-klíč | 1 | |
| 1 | Materiál | Generační dřevo 4 kusy | Cvičte s | 1 |
Možnosti a upgrady
| Číslo objednávky | Typ | Jméno | Vysvětlit | Množství |
| 1 | Přenos | Domácí broušení hedvábné tyčinky C5 | 1204 &1604 | 3 |
| 2 | Prindpalova osa | 40 000 r pm | Také výkon 800W průměr 65mm | 1 |
| 3 | Držák nože | Spindle ER11 clip cartridge | 2~8mm celá sada | 10 |
| 4 | Svítidlo čtvercového materiálu | Samostředící objímka zpětné svorky | Rozsah upnutí 50-75 mm | 1 |
| 5 | Samostředící kleště B- | Rozsah upnutí 0-100 mm | 1 | |
| 6 | Držák tyče | Ručně utažená svorka 80 (čtyři tlapky) |
Výška zdvihu 48 mm, pojme materiál tyče a čtvercový materiál |
1 |
| 7 | Kovoobráběcí sklíčidlo 80 (tři krávy) |
Výška zdvihu 66 mm, centricita je lepší než čtyři dawy |
1 | |
| 8 | Dlaha ER40 | Vysoká soustřednost uchopení, používaná s ER40 | 1 | |
| (ER50, ER40 dva volitelné) | Kazeta (uchycení-svorky Φ 4 až 30 mm) | |||
| 9 | Jedna sada klipů ER40 | 6.8.10.12.15.18.20.25.28.30 mm Upínací válec (odpovídá stejnému průměru) |
10 | |
| 10 | Dlaha ER50 | Použití s kazetou ER50 (vlhká Φ 4-36 mm) | 1 | |
| 11 | Volitelný model kazety ER50 | V rozmezí 4–36 mm volitelné velikosti, každý 70 juanů | 1 |
